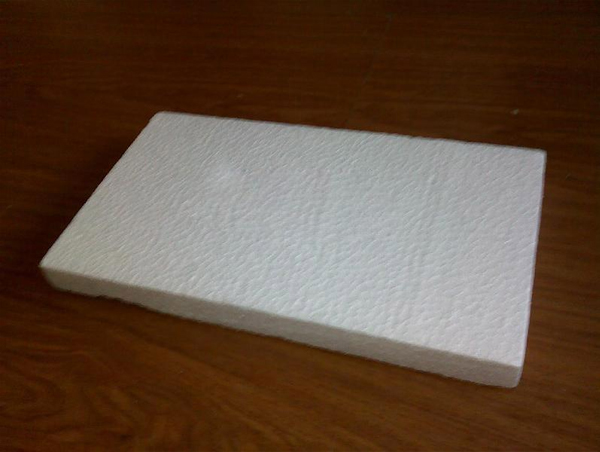

聚苯乙烯板――又名泡沫板、EPS板是由含有揮發(fā)性液體發(fā)泡劑的可發(fā)性聚苯乙烯珠粒，經(jīng)加熱預(yù)發(fā)后在模具中加熱成型的白色物體，其有微細(xì)閉孔的結(jié)構(gòu)特點(diǎn)，主要用于建筑墻體，屋面保溫，復(fù)合板保溫，冷庫(kù)、空調(diào)、車(chē)輛、船舶的保溫隔熱，地板采暖，裝潢雕刻等用途非常廣泛。

特點(diǎn)
芯材厚度:50mm ~250mm
有效高度:1000mm、1200mm
適用范圍：車(chē)間、辦公室閣墻、鋼結(jié)構(gòu)房外墻
維護(hù)、裝飾建材、活動(dòng)房辦公樓等
防火等級(jí):B3(阻燃：溶融)
吸濕率：3.9（%）

優(yōu)點(diǎn)
1.對(duì)建筑物主體結(jié)構(gòu)進(jìn)行保護(hù)，延長(zhǎng)建筑物壽命。由于外保溫是將保溫層置于結(jié)構(gòu)外側(cè)，降低了由于溫度變化導(dǎo)致的結(jié)構(gòu)變形產(chǎn)生的應(yīng)力，并減少空氣中有害物質(zhì)和紫外線對(duì)結(jié)構(gòu)的侵蝕。
2.有效消除“熱橋”以往采用內(nèi)保溫，“熱橋”是難以避免的，而外墻保溫有效地防止熱橋的產(chǎn)生，避免結(jié)露。
3.使墻體潮溫情況得到改善，一般內(nèi)保溫需設(shè)隔汽層，而采用外保溫保溫材料的透溫性能遠(yuǎn)遠(yuǎn)強(qiáng)于主體結(jié)構(gòu)，在墻體內(nèi)部一般不會(huì)發(fā)生冷凝現(xiàn)象，結(jié)構(gòu)層的整個(gè)墻身溫度提高了進(jìn)一步增強(qiáng)了墻體的保溫性能。
4.有利于室溫保持穩(wěn)定，采用外墻外保溫，由于墻體蓄熱能力較大的結(jié)構(gòu)層在墻體內(nèi)側(cè)，有利于室溫保持穩(wěn)定。
5.增加房屋使用面積?？梢员苊舛窝b修對(duì)保溫層的破壞。
三、 聚苯乙烯參數(shù)指標(biāo)
項(xiàng) 目 單 位 標(biāo) 準(zhǔn) 要 求 實(shí) 測(cè) 值 說(shuō) 明
外觀質(zhì)量 / 執(zhí)行標(biāo)準(zhǔn)4.2要求 符合標(biāo)準(zhǔn)要求 合格
允許尺寸偏差 / 執(zhí)行標(biāo)準(zhǔn)4.2要求 符合標(biāo)準(zhǔn)要求 合格
表觀密度 kg/ ≥20.0 22.8 合格
壓縮強(qiáng)度 KPa ≥100 105 合格
導(dǎo)熱系數(shù) W/(m.k) ≤0.041 0.030 合格
尺寸穩(wěn)定性 % ≤3 1/1/1 合格
水蒸汔透過(guò)系數(shù) ng/(pa.m.s) ≤4.5 4.0 合格
吸水率 (V/V) % ≤4 2 合格
斷裂彎曲負(fù)荷 N ≥25 38 合格
彎曲變形 Mm / / /
氧指數(shù) % ≥30 44 合格
燃燒等級(jí) 級(jí) 達(dá)到B2級(jí) 符合B2級(jí) 合格
四、 常用規(guī)格
每立方米重量(千克) 尺寸（長(zhǎng)寬cm） 厚度（cm）
12 60X120 2、2.5、3、5
14 60X120 2、2.5、3、5
16 60X120 2、2.5、3、5
18 60X120 2、2.5、3、5
20 60X120 2、2.5、3、5
32 60X120 2、2.5、3、5
其他規(guī)格板材可根據(jù)需求定做。

性能
聚苯乙烯是一種熱塑性樹(shù)脂，由于其價(jià)格低廉且易加工成型，因此得以廣泛應(yīng)用。聚苯乙烯有均聚物（透明粒料）或增韌接枝共聚物或與彈性體的共混體（抗沖擊聚苯乙烯IPS）形式。聚苯乙烯共聚物在物理性能和熱性能上比均聚物有所提高。這幾類聚苯乙烯有多種品級(jí)，如標(biāo)準(zhǔn)IPS和標(biāo)準(zhǔn)透明品級(jí)、抗環(huán)境應(yīng)力開(kāi)裂品級(jí)（ESCR）、耐紫外線級(jí)。阻燃級(jí)、耐磨級(jí)、制輕質(zhì)制件的高撓性品級(jí)、可發(fā)泡品級(jí)、超初級(jí)以及低殘余揮發(fā)分品級(jí)等。聚苯乙烯樹(shù)脂用于制造日常生活中的一次性餐具、汽車(chē)部件、包裝材料、玩具、建筑材料、電器和家庭用品等。
化學(xué)和塑料檢測(cè)性能：
透明PS粒料它是通過(guò)苯乙烯單體的加成聚合反應(yīng)得到的無(wú)定形聚合物。無(wú)色、透明，光學(xué)性能極好，并有高剛性。性脆易裂、經(jīng)過(guò)雙軸拉伸后才較柔軟和有韌性，透明PS的代表性能如下：
密度 1．05 g/cm3
拉伸強(qiáng)度 48．3MPa．
彎曲強(qiáng)度 82．7MPa．
典型收縮率 0．0045 in/in
熱膨脹系數(shù) 5—8 X 10-5in/（in·°c）
伸長(zhǎng)率 2—3%
維卡軟化點(diǎn) 225°F
聚苯乙烯本身耐y射線，因此y線照射滅菌對(duì)制品性能沒(méi)有影響。聚苯乙烯溶于芳香族溶劑和某些酮類，能溶解于甲基乙基酮。透明PS顆粒的熔體指數(shù)范圍是 1—25 g/10 min或高于 25 g/10 min。它有耐熱高的品級(jí)（維卡軟化點(diǎn)達(dá)223°F），也有殘余單體含量低的品級(jí)。
